Kabelska uvodnica, PG-navoj, svijetlosiva

Brt. art. 2024748 | EAN 4012195446958

ne
svijetlo siva; RAL 7035
Opis proizvoda
Opis proizvoda
Kabelska uvodnica s PG navojem u izvedbi s maticom, za razvodne kutije, kućišta, razdjelne ormariće u privatnom i industrijskom sektoru. S vlačnim rasterećenjem i integriranom brtvom, ispitano u skladu s normom DIN EN 62444. Stupanj zaštite IP68. Primjenjivo pri temperaturama od -20 °C do +65 °C.
  • Det Norske Veritas
  • nezapaljivo 750°C
  • Communautés Européennes, EG izjava o suglasnosti sukladno EG-smjernicama
  • UKCA declaration of conformity
  • Stupanj zaštite IP 68
  • Navoj Pg
Tehnički podaci

Tehnički podaci

bez halogena da
Boja svijetlo siva; RAL 7035
CO₂ otisak (GWP) od kolijevke do vrata 0,0487 kg CO₂e / 1 Komad

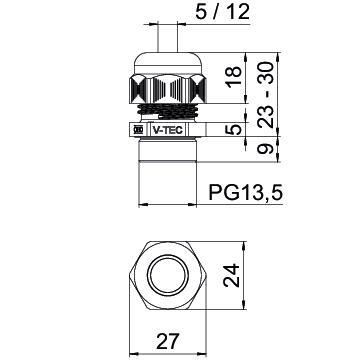

Dimenzija L maks. 30 mm
Dimenzija L min. 23 mm
Dimenzija PG13,5
Djeljiva kabelska uvodnica ne
Duljina navoja 9 mm
Izvedba ravno
Kabelska uvodnica za plosnati kabel ne
Materijal Poliamid
Mjera e 27 mm
Mjera L1 9 mm
Mjera L2 5 mm
Mjera L3 18 mm
Mogućnost rasterećenja da
Navoj Pg 13,5
Navojni uspon 1,41 mm
Nazivna veličina navoja 13,5
Nepropusno područje D, maks. 12 mm
Nepropusno područje D, min. 5 mm
Nestabilan zakretni moment 2,5 Nm
ojačano staklenim vlaknima ne
otporno na udarce ne
S protumaticom ne
Šesterokut 27 mm
Širina ključa 24
Stupanj zaštite IP68
Temperaturno područje korištenja, maks. 65 °C
Temperaturno područje korištenja, min. -20 °C
Višestruka brtva ne
Vrsta brtve Brtveni prsten
Vrsta navoja PG
Za Ex-područje bez
za EX-područje plin bez
za EX-područje prašina bez
zaštićeno od eksplozije ne
Zaštita od savijanja ne
Svi tipovi

Svi tipovi

Tip Navoj Višestruka brtva Boja Brt. art. Količina Min. pak.
V-TEC PG7 LGR Pg 7 ne svijetlo siva; RAL 7035 2024705
50 Komada
V-TEC PG9 LGR Pg 9 ne svijetlo siva; RAL 7035 2024713
50 Komada
V-TEC PG11 LGR Pg 11 ne svijetlo siva; RAL 7035 2024721
50 Komada
V-TEC PG13 LGR Pg 13,5 ne svijetlo siva; RAL 7035 2024748
50 Komada
V-TEC PG16 LGR Pg 16 ne svijetlo siva; RAL 7035 2024756
25 Komada
V-TEC PG21 LGR Pg 21 ne svijetlo siva; RAL 7035 2024764
25 Komada
V-TEC PG29 LGR Pg 29 ne svijetlo siva; RAL 7035 2024772
20 Komada
V-TEC PG36 LGR Pg 36 ne svijetlo siva; RAL 7035 2024780
10 Komada
V-TEC PG42 LGR Pg 42 ne svijetlo siva; RAL 7035 2024799
5 Komada
V-TEC PG48 LGR Pg 48 ne svijetlo siva; RAL 7035 2024802
5 Komada
