Kabelska uvodnica, EX-područje, metrički navoj¸, crna | | M32 x 1,5 | ne | crno

Kabelska uvodnica, EX-područje, metrički navoj¸, crna

Brt. art. 2050358 | EAN 4012195594611

Brt. art. / Tip

Navoj

Višestruka brtva	ne

Boja	crno

Opis proizvoda

Opis proizvoda

Kabelska uvodnica s EZ potvrdom ispitanog prototipa za uređaje i sustave zaštite za najmensku primjenu u područjima s opašnošću od eksplozija. Smjernica 94/9/EZ

Broj EZ potvrde ispitanog prototipa: PTB 99 ATEX 3112X i ... 3113X.

Metrički navoj prema IEC 423.

Robusna kabelska uvodnica s velikom površinom brtvljenja te rasterećenjem i zaštitom od zakretanja za posebne zahtjeve u pogledu nepropusnosti. Prsten za brtvljenje kloropren/nitril kaučuk, profilirana brtvena rebra pa nije potreban brtveni prsten za priključni navoj, ispitano VDE.

Vrsta zaštite IP 68 pri 5 bar.

Tehnički podaci

Tehnički podaci

bez halogena	da
Boja	crno
Dimenzija	M32
Djeljiva kabelska uvodnica	ne
Duljina navoja	11 mm
Izvedba	ravno
Kabelska uvodnica za plosnati kabel	ne
Materijal	Poliamid
Mogućnost rasterećenja	ne
Navoj	M32 x 1,5
Navojni uspon	1,5 mm
Nazivna veličina navoja	32
Nepropusno područje D, maks.	25 mm
Nepropusno područje D, min.	20 mm
Nestabilan zakretni moment	12 Nm
ojačano staklenim vlaknima	ne
otporno na udarce	ne

S protumaticom	ne
Serija proizvoda	BlackLine, Ex, V-TEC
Šesterokut	47,5 mm
Širina ključa	42
Stupanj zaštite	IP68
Sukladno ROHS-u	da
Temperaturno područje korištenja, maks.	65 °C
Temperaturno područje korištenja, min.	-20 °C
Višestruka brtva	ne
Vrsta brtve	Brtveni prsten
Vrsta navoja	metrički
Za Ex-područje	da
za EX-područje plin	1, 2
za EX-područje prašina	21, 22
zaštićeno od eksplozije	da
Zaštita od savijanja	ne

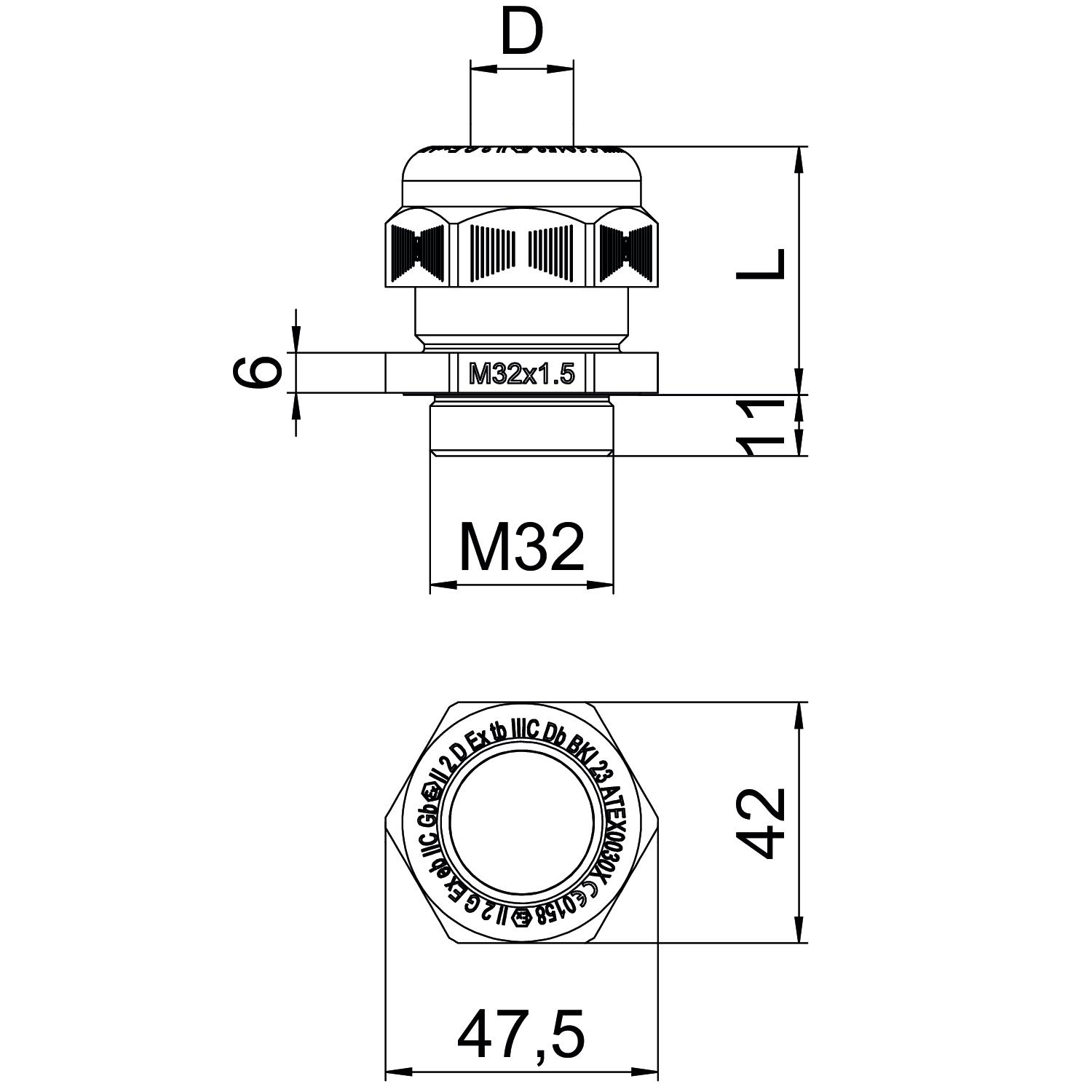

Dimenzije

Dimenzija L maks.	43 mm
Dimenzija L min.	32 mm
Mjera e	47,5 mm

Mjera G	M32 mm
Mjera L1	11 mm
Mjera L2	7 mm

CO2 otisak (Product Carbon Footprint)

CO2 otisak (GWP) od kolijevke do vrata	0,1694 kg CO2e / 1 Komad
CO₂ Footprint (GWP)	0,1694 kg CO₂e
Datum utvrđivanja CO2 vrijednosti	2025-05-14T00:00:00.000+0200

Declared Unit	Komad
Declared Unit Quantity	1

Svi tipovi

Svi tipovi

Tip	Navoj	Višestruka brtva	Boja	Brt. art.	Količina	Min. pak.
VTEC EX M16 SW	M16 x 1,5	ne	crno	2050315	Komada	50 Komada
VTEC EX M20 SW	M20 x 1,5	ne	crno	2050323	Komada	50 Komada
VTEC EX M25 SW	M25 x 1,5	ne	crno	2050331	Komada	25 Komada
VTEC EX M32 SW	M32 x 1,5	ne	crno	2050358	Komada	20 Komada
VTEC EX M40 SW	M40 x 1,5	ne	crno	2050366	Komada	10 Komada
VTEC EX M50 SW	M50 x 1,5	ne	crno	2050374	Komada	5 Komada
VTEC EX M63 SW	M63 x 1,5	ne	crno	2050382	Komada	5 Komada
