Kabelska polica MKS-Magic® 60 FT 3050 | 100 | 60 | 1 | ne | cink | Čelik | vruće pocinčano

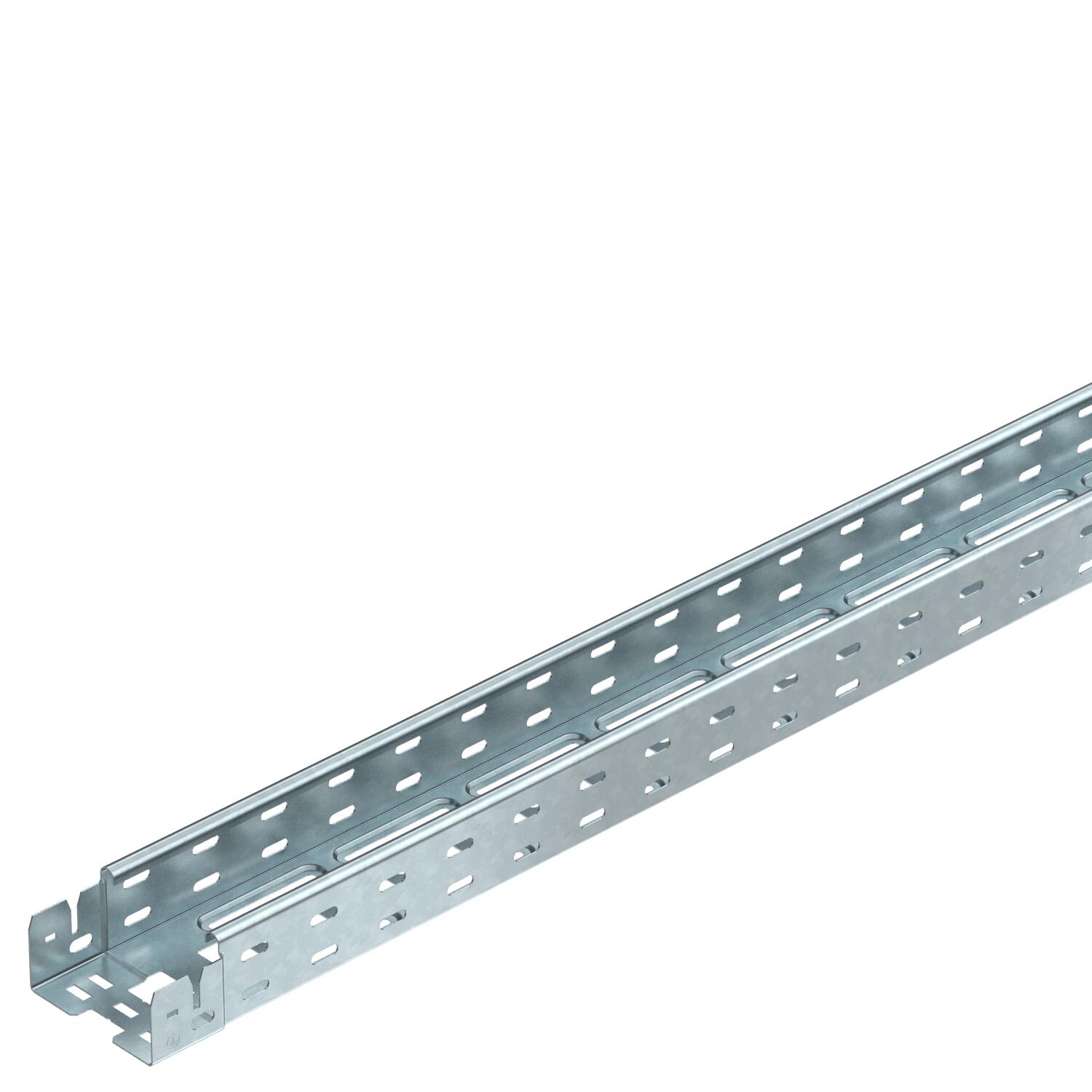

Kabelska polica MKS-Magic® 60 FT

Brt. art. 6059018 | EAN 4012195830023

Brt. art. / Tip

Duljina	3050 mm

Širina

Visina	60 mm

Debljina lima	1 mm

Očuvanje funkcije	ne

Boja	cink

Materijal	Čelik

Površina	vruće pocinčano

Opis proizvoda

Opis proizvoda

Kabelska polica s integriranim sustavom za brzo pričvršćivanje. Korisna dužina kabelske police iznosi 3.000 mm.

Kabelska polica s perforiranim stranicama 7 x 20 mm za instalaciju dodatnih elemenata.

Kabelske police od širine 200 mm, prema smjernici VdS 2092 s perforacijom od 30% za korištenje ispod protupožarne instalacije (sprinklera).
Zaštita od elektromagnetskog zračenja bez poklopca 20 dB, s poklopcem 50 dB.

Izjednačenje potencijala osigurano je bez dodatnih elemenata.

Tehnički podaci

Tehnički podaci

Bočna perforacija	da
Boja	cink
Debljina lima	1 mm
Dimenzija	60x100x3050
Izvedba spojnice	integrirana spojnica
Izvedba velikog raspona	ne
Korisna dužina	3000 mm
Korisni presjek	58 cm²
Korisni presjek	5800 mm²
Magnetske zaštite bez poklopca	20 dB
Materijal	Čelik
Montažna perforacija u podu	da

NATO šablona za bušenje	ne
Nehrđajući plemeniti čelik, obrađen	ne
Očuvanje funkcije	ne
Površina	vruće pocinčano
S poklopcem	ne
Serija proizvoda	Serija MKSM
Sukladno ROHS-u	da
Tip ispitivanja opterećenja prema IEC 61537	Tip II
Uporaba uređaja za prskanje	da
Vrsta spoja sustava nosača kabela	Pričvršćivanje klik-sustavom
Zaštita od elektromagnetskog zračenja s poklopcem	50 dB

Dimenzije

Duljina	3050 mm
Mjera B	100 mm
Mjera L	30 mm

Mjera y	62 mm
Širina	100 mm
Visina	60 mm

Opterećenja

Razmak podupiranja 1,5m	1,6 kN/m
Razmak podupiranja 2,0m	1,1 kN/m

Razmak podupiranja 2,5m	0,7 kN/m

CO2 otisak (Product Carbon Footprint)

CO2 otisak (GWP) od kolijevke do vrata	4,4733 kg CO2e / 1 Metar
CO₂ Footprint (GWP)	4,4733 kg CO₂e
Datum utvrđivanja CO2 vrijednosti	2025-05-14T00:00:00.000+0200

Declared Unit	Metar
Declared Unit Quantity	1

Tehnički podaci

Dijagram opterećenja kabelske police tipa MKSM 60

Dozvoljeno opterećenje kabelske police/ljestvi u kN/m bez težine čovjeka
Razmak podupiranja u m
Savijanje drške u mm kod dopuštenog kN/m
Krivulja opterećenja kod ispitivanja
Krivulja opterećenja sa širinom kabelskih polica/ljestvi u mm
Krivulja savijanja stranice ovisno o razmaku nosača

Svi tipovi

Svi tipovi

Tip	Duljina	Širina	Visina	Debljina lima	Očuvanje funkcije	Boja	Materijal	Površina	Brt. art.	Količina	Min. pak.
MKSM 610 FT	3050 mm	100 mm	60 mm	1 mm	ne	cink	Čelik	vruće pocinčano	6059018	m	3 m
MKSM 620 FT	3050 mm	200 mm	60 mm	1 mm	ne	cink	Čelik	vruće pocinčano	6059022	m	3 m
MKSM 630 FT	3050 mm	300 mm	60 mm	1 mm	ne	cink	Čelik	vruće pocinčano	6059025	m	3 m
MKSM 640 FT	3050 mm	400 mm	60 mm	1 mm	ne	cink	Čelik	vruće pocinčano	6059027	m	3 m
MKSM 650 FT	3050 mm	500 mm	60 mm	1 mm	ne	cink	Čelik	vruće pocinčano	6059029	m	3 m
MKSM 660 FT	3050 mm	600 mm	60 mm	1 mm	ne	cink	Čelik	vruće pocinčano	6059032	m	3 m

Pribor

Dodatni pribor sustava

Proizvodi	Tip	Brt. art.	Količina	Min. pak.
Kut 45° 60 FT	RB 45 610 FT	6036130	Komada	1 Komada
Luk od 90° 60 FT	RB 90 610 FT	6036590	Komada	1 Komada
Luk s podesivim kutom 60 FT	RB W 610 FT	6037120	Komada	1 Komada
Dogradni-razdjelni element 60 FT	RAA 610 FT	6042211	Komada	1 Komada
T-element 60 FT	RT 610 FT	6038130	Komada	1 Komada
Križni element 60 FT	RK 610 FT	7027411	Komada	1 Komada
Poklopac sa zasunima DD	DRL 100 DD	6052703	m	3 m
Pregrada 60 DD	TSG 60 DD	6062327	m	3 m
Kut 90° Magic 60 FT	RBM 90 610 FT	6041150	Komada	1 Komada
