Kabelska polica MKS-Magic® 110 FT 3050 | 100 | 110 | 1 | ne | cink | Čelik | vruće pocinčano

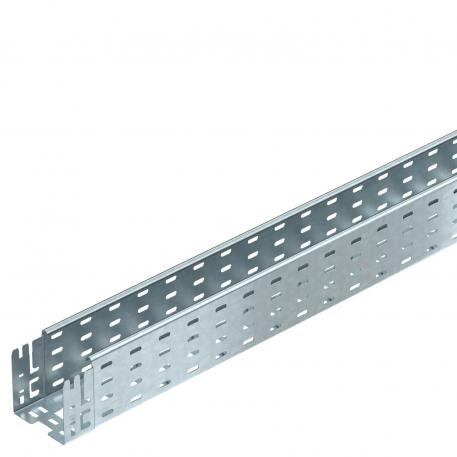

Kabelska polica MKS-Magic® 110 FT

Brt. art. 6059173 | EAN 4012195831037

Brt. art. / Tip

Duljina	3050 mm

Širina

Visina	110 mm

Debljina lima	1 mm

Očuvanje funkcije	ne

Boja	cink

Materijal	Čelik

Površina	vruće pocinčano

Opis proizvoda

Opis proizvoda

Kabelska polica s integriranim sustavom za brzo pričvršćivanje. Korisna dužina kabelske police iznosi 3.000 mm.

Kabelska polica s perforiranim stranicama 7 x 20 mm za instalaciju dodatnih elemenata.

Kabelske police od širine 200 mm, prema smjernici VdS 2092 s perforacijom od 30% za korištenje ispod protupožarne instalacije (sprinklera).

Izjednačenje potencijala osigurano je bez dodatnih elemenata.

Tehnički podaci

Tehnički podaci

Bočna perforacija	da
Boja	cink
Debljina lima	1 mm
Dimenzija	110x100x3050
Izvedba spojnice	integrirana spojnica
Izvedba velikog raspona	ne
Korisna dužina	3000 mm
Korisni presjek	10800 mm²
Korisni presjek	108 cm²
Magnetske zaštite bez poklopca	20 dB
Materijal	Čelik

Montažna perforacija u podu	da
NATO šablona za bušenje	ne
Nehrđajući plemeniti čelik, obrađen	ne
Očuvanje funkcije	ne
Površina	vruće pocinčano
S poklopcem	ne
Serija proizvoda	Serija MKSM
Sukladno ROHS-u	da
Tip ispitivanja opterećenja prema IEC 61537	Tip II
Vrsta spoja sustava nosača kabela	Pričvršćivanje klik-sustavom
Zaštita od elektromagnetskog zračenja s poklopcem	50 dB

Dimenzije

Duljina	3050 mm
Mjera B	100 mm
Mjera L	30 mm

Mjera y	62 mm
Širina	100 mm
Visina	110 mm

Opterećenja

Razmak podupiranja 1,5m	2 kN/m
Razmak podupiranja 2,0m	1,5 kN/m

Razmak podupiranja 2,5m	1,07 kN/m
Razmak podupiranja 3,0m	0,7 kN/m

CO2 otisak (Product Carbon Footprint)

CO2 otisak (GWP) od kolijevke do vrata	6,3076 kg CO2e / 1 Metar
CO₂ Footprint (GWP)	6,3076 kg CO₂e
Datum utvrđivanja CO2 vrijednosti	2025-05-14T00:00:00.000+0200

Declared Unit	Metar
Declared Unit Quantity	1

Tehnički podaci

Dijagram opterećenja kabelske police tipa MKSM 110

Dozvoljeno opterećenje kabelske police/ljestvi u kN/m bez težine čovjeka
Razmak podupiranja u m
Savijanje drške u mm kod dopuštenog kN/m
Krivulja opterećenja kod ispitivanja
Krivulja opterećenja sa širinom kabelskih polica/ljestvi u mm
Krivulja savijanja stranice ovisno o razmaku nosača

Svi tipovi

Svi tipovi

Tip	Duljina	Širina	Visina	Debljina lima	Očuvanje funkcije	Boja	Materijal	Površina	Brt. art.	Količina	Min. pak.
MKSM 110 FT	3050 mm	100 mm	110 mm	1 mm	ne	cink	Čelik	vruće pocinčano	6059173	m	3 m
MKSM 120 FT	3050 mm	200 mm	110 mm	1 mm	ne	cink	Čelik	vruće pocinčano	6059177	m	3 m
MKSM 130 FT	3050 mm	300 mm	110 mm	1 mm	ne	cink	Čelik	vruće pocinčano	6059179	m	3 m
MKSM 140 FT	3050 mm	400 mm	110 mm	1 mm	ne	cink	Čelik	vruće pocinčano	6059181	m	3 m
MKSM 150 FT	3050 mm	500 mm	110 mm	1 mm	ne	cink	Čelik	vruće pocinčano	6059183	m	3 m
MKSM 160 FT	3050 mm	600 mm	110 mm	1 mm	ne	cink	Čelik	vruće pocinčano	6059185	m	3 m

Pribor

Dodatni pribor sustava

Proizvodi	Tip	Brt. art.	Količina	Min. pak.
Luk od 45° 110 FT	RB 45 110 FT	6036330	Komada	1 Komada
Dogradni razdjelni element 110 FT	RAA 110 FT	6042251	Komada	1 Komada
T-razdjelni element 110 FT	RT 110 FT	6038320	Komada	1 Komada
Poklopac sa zasunima DD	DRL 100 DD	6052703	m	3 m
Pregrada 110 DD	TSG 110 DD	6062335	m	3 m
