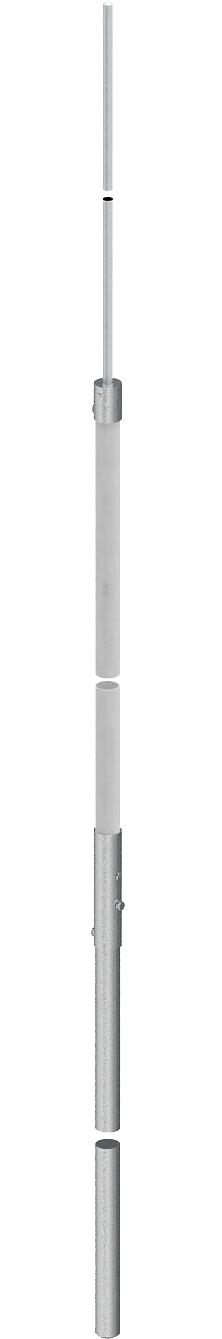

Izolirana hvataljka isFang

Brt. art. 5408942 | EAN 4012195670056

Brt. art. / Tip

Duljina

Opis proizvoda

Opis proizvoda

• za odvojenu izgradnju sustava hvataljki
• prikladno za isFang postolje tip isFang 3B-100/150
• prikladna za opterećenja vjetra prema Eurokodu 1: HRN EN 1991-1-4
• za montažu na strukturu građevine s nosačem isFang
• OBO isCon® odvodnik može se pričvrstiti pomoću pribora
• prikladno za vanjski odvodni vodič isCon®
• Nosač prihvatne šipke od nehrđajućeg čelika (V2A)
• Srednji dio od plastike ojačane staklenim vlaknima (GFK)
• Prihvatni vrh od aluminija

Tehnički podaci

Tehnički podaci

Boja	svijetlosive boje
Dimenzija	4000mm
Izolirana izvedba otporna na visoke napone	da
Izvedba	Hvataljka

Materijal	Plastika ojačana staklenim vlaknima
Priključak	Okrugli vodič
Promjer	40 mm

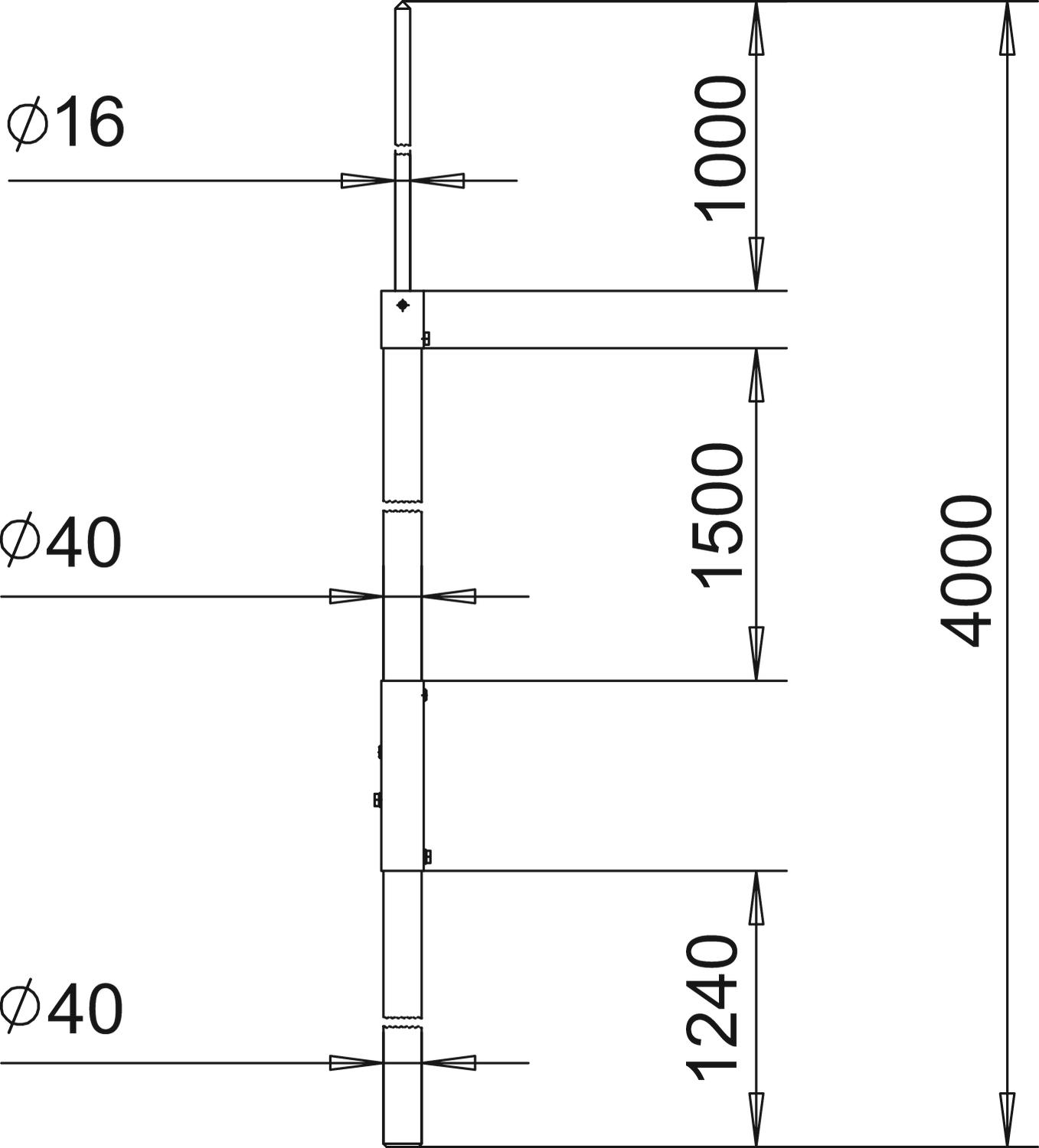

Dimenzije

Duljina	4000 mm
Mjera A	1240 mm
Mjera B	1000 mm

Mjera d min.	40 mm
Mjera H	1500 mm

Svi tipovi

Svi tipovi

Tip	Duljina	Brt. art.	Količina	Min. pak.
isFang 4000	4000 mm	5408942	Komada	1 Komada
isFang 4000 AL	4000 mm	5408943	Komada	1 Komada
isFang 6000	6000 mm	5408946	Komada	1 Komada
isFang 6000 AL	6000 mm	5408947	Komada	1 Komada

Pribor

Dodatni pribor sustava

Proizvodi	Tip	Brt. art.	Količina	Min. pak.
Betonsko postolje za sustav FangFix min.	F-FIX-S16	5403227	Komada	1 Komada
Podmetač za FangFix betonsko postolje od 16 kg, za montažu isFang tronošca	F-FIX-B16 3B	5403238	Komada	10 Komada

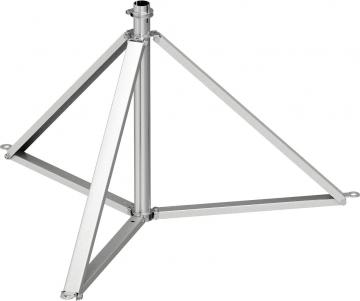

Tronožac isFang	isFang 3B-100 AL	5408966	Komada	1 Komada

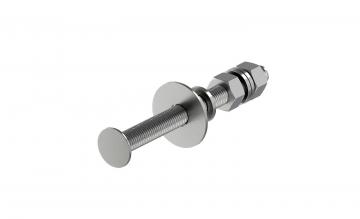

Navojna šipka isFang-3B	isFang 3B-G2	5408972	Komada	3 Komada
