Zaštita od prenapona za područja neposredne opasnosti od eksplozije u industriji
Ako postoji opasnost od eksplozije
Munje i prenaponi, u područjima neposredne opasnosti od eksplozije mogu imati katastrofalne posljedice ako nije ugrađena profesionalna zaštita od udara munje i prenapona. Na taj način zaštićeni su ljudi i postrojenja od opasnosti od udara munje kao i nastanka iskri i potencijalnih požara. Profesionalna zaštita od udara munje i prenapona, kakvu između ostaloga zahtijevaju norme IEC 62305-3 i IEC 62305-3 za Ex-područja, može se realizirati ispitanim i odobrenim proizvodima tvrtke OBO Bettermann. Ovdje su posebni proizvodi , rastavno iskrište EX ISG H i zaštita za podatkovnu i mjernu, upravljačku i regulacijsku tehniku. Za vanjsku zaštitu od udara munje koristi se izolirani Izolirani vodič isCon® otporan na visoke napone
Područja s neposrednom opasnosti od eksplozije (Ex-zone) sve su prostorije i sva područja u kojima se mogu, u opasnim količinama prikupljati plinovi, pare, maglice ili prašine koje u dodiru sa zrakom stvaraju mješavinu koja može eksplodirati.

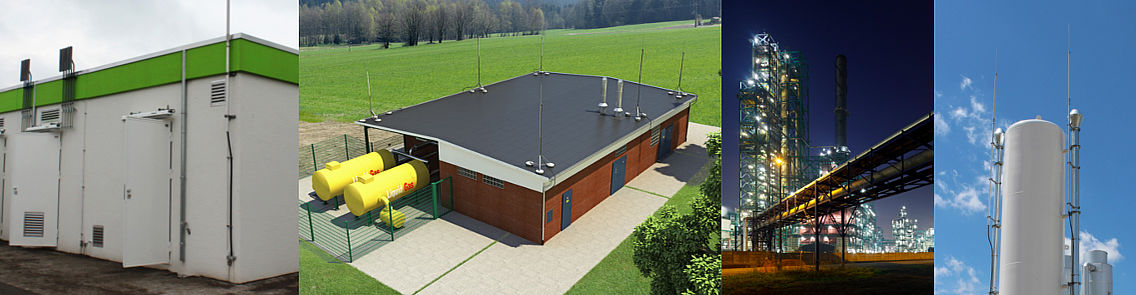

Takva se područja nalaze između ostaloga u sljedećim sustavima:
- mjerno-redukcijskim stanicama
- ulazne mjerne stanice
- skladišta za gorivo
- rafinerije
- proizvodna postrojenja kemijske i farmaceutske industrije
Zaštita od prenapona i udara munje uvijek podrazumijeva i preventivnu zaštitu od požara
Uz zapaljivi materijal i kisik potreban je izvor zapaljenja kako bi se stvorila eksplozija. Mjerama za zaštitu od udara munje i prenapona tvrtke OBO ne mogu nastati izvori zapaljenja (primjerice elektromagnetski valovi ili udari munje).
sabirnicom za izjednačenje potencijala EX PAS
Priključci i spojevi sustava za zaštitu od udara munje moraju se, u područjima s neposrednom opasnosti od eksplozije instalirati tako da pri prolasku struje munje ne nastaju zapaljive iskre.
Vanjska zaštita mora se (sabirnica za izjednačenje potencijala za područja s neposrednom opasnosti od eksplozie) može se upotrebljavati za izjednačenje potencijala prema IEC 62305-3 i DIN VDE 0100 Dio 410/540.
Sabirnica za izjednačenje potencijala EX PAS za područja neposredne opasnosti od eksplozije ima sljedeće karakteristike:
- prikladna je za sve grupe opasnosti od eksplozije i za primjenu u Ex-zonama 1/ 21 odnosno 2/22
- najviši razred ispitivanja H prema IEC 62561-1 za visoka opterećenja (unutarnja i vanjska primjena)
- napravljena od materijala otpornog na koroziju (nehrđajući čelik)

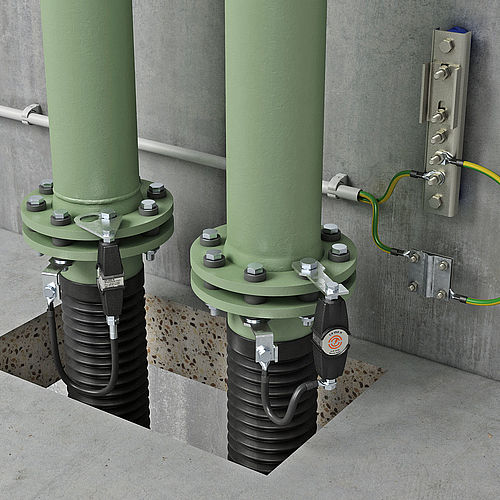

Rastavno iskrište EX ISG H
Kako bi se u područjima s opasnosti od eksplozije mogli spriječiti preskoci iskri na izolirane elemente, potrebna je uporaba iskrišta s Ex-certfikatom. ATEX-/IECEx ceritificirano OBO iskrište OBO EX ISG H Za premošćivanje dijelova s katodnom zaštitom, ispunjava zahtjeve za spajanje struje munje u područjima neposredne opasnosti od eksplozije prema IEC 62561-3.
Značajke rastavnog iskrišta EX ISG H:
- Kemijska otpornost
- Otpornost na ulja i ekstremne promjene temperature
- Otpornost na UV zračenje, otpornost na vremenske uvjete
- Zaštitno kućište „d” za područja s opasnosti od eksplozije: otporno na plinove i prašinu
- Otporno na slanu vodu
- Najviši razred ispitivanja H prema IEC 62561-3

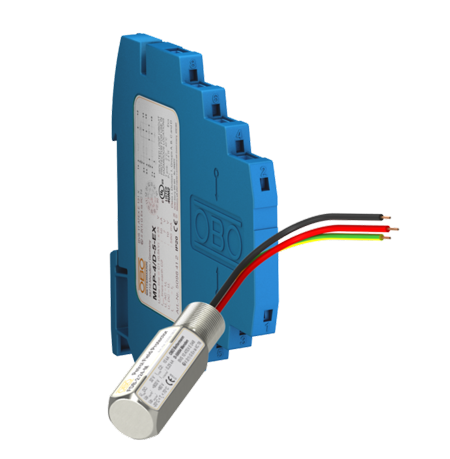

Zaštita od prenapona za podatkovne i mjerne, upravljačke i regulacijske sustave: MDP-EC i FDB
I bez izravnog udara munje inducirani napon može dovesti do šteta na električnim uređajima, sustavima i dijelovima za mjernu, upravljačku i regulacijsku tehniku (MSR), a u najgorem slučaju do eksplozije. OBO barijere munje tipa MDP ispitane su na smozaštitu (ia) i testirane od strane neovisnog instituta. Visok kapacitet odvodnje do 10 kA nudi optimalnu zaštitu za mjerne, upravljačke i regulacijske sustave.
Vanjska zaštita od udara munje s izoliranim odvodnim vodičem otpornim na visoke napone
ATEX ispitan OBO Izolirani vodič isCon® za vanjsku zaštitu od udara munje sprječava izravan preskok između odvoda i zaštićenog objekta. isCon® vodič nakon prve stezaljke za izjednačenje potencijala osigurava ekvivalentan sigurnosni razmak Sod 0,9 metara u zraku sukladno VDE 0185-305-3. Time je moguća instalacija neposredno na metalnim konstrukcijama i električnim uređajima. Odvodni vodič dostupan je u 5 različitih izvedbi za različite zahtjeve odvodnje.
Više informacija na temu zaštita od udara munje i prenapona pronaći ćete u našem priručniku „". Opsežna objašnjenja o zaštiti od udara munje možete dobiti u našem „”, koji možete zatražiti na tel. br. +385 (0)42 215 780 ili ga možete preuzeti u digitalnom formatu.
