Kombinirani instalacijski kanal RAUDUO
2 u 1: Sigurno rješenje za sanacije

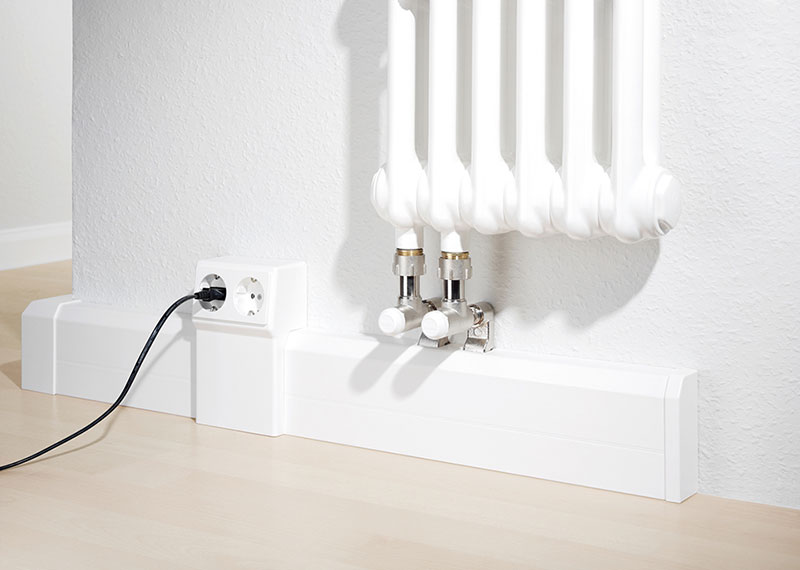

Kombinirani instalacijski kanal RAUDUO namijenjen je za prvođenje električnih kabela i cijevi za grijanje kod renovacija, a omogućava sigurno polaganje vodova za struju i grijanje u jednom zajedničkom instalacijsklom kanalu. Posebna komora između cijevi za grijanje i električnih instalacija osigurava funkcionalnu i provjerenu toplinsku izolaciju. Instalacijski kanal RAUDUO dostupan je u bojama: RAL 9001 krem bijela i RAL 9010 bijela.
Instalacijski kanal provjerene kvalitete
Instalacijski kanal Rauduo ispitan je sukladno VDE, u pogledu temperaturnog ponašanja (DIN VDE 0298 4. dio). Izvještaj o VDE-ispitivanju dokazuje da temperatura u području električnih kabela i vodova ostaje ispod 30 °C, čak i kod visokih temperatura u cijevima za grijanje odnosno, kod normalnog električnog opterećenja nema negativnog utjecaja na električne instalacije. Promjena temperature na stezaljkama 4-struke priključnice sa zaštitnim kontaktom u ugradnoj kutiji, ispitana je u skladno DIN VDE 0260, 4.4.1 i njezino ponašanje nije kritično. U skladu s VDE-izvješćem nije potrebna nikakva dodatna promjena elektroinstalacijskog sustava. Za polaganje standardnih NYM kabela nisu potrebna posebna rješenja ni posebni materijali.
Kombinirani instalacijski kanal dodatno je ispitan sukladno VDE DIN EN 50085-1 i VDE DIN EN 50085-2-1.

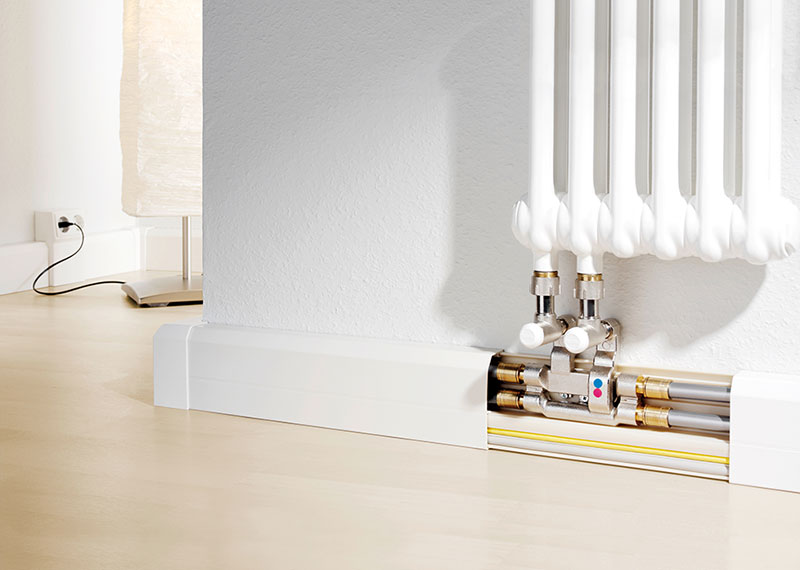

Polaganje cijevi za grijanje i električnih kabela u samo jednom kanalu

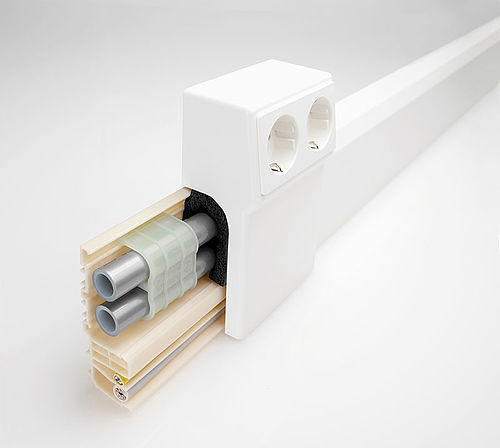

Zahvaljujući 2 u 1 pametnom rješenju, cijevi za grijanje i električni kabeli polažu se u zajedničku osnovu kanala. Perforacija s prorezima na osnovi kanala dodatno olakšava montažu.
Montažni okviri ugrađuju se na bilo kojem mjestu kanal prema načelu modularnog sustava.

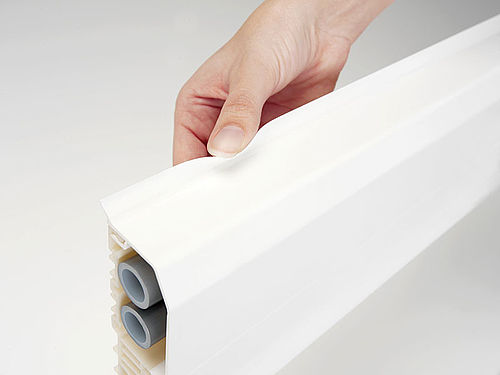

Poklopac kanala s brtvom prikladan kod renovacije objekata
Poklopac kanala sustava RAUDUO dostupan je s brtvenom usnicom širine 6 mm. Što omogućuje savršen spoj zida i poda. Brtvena usnica prikladna kod renovacije, a donosi sljedeće prednosti:
- Brtvena usnica izrađena je od profila od posebno fleksibilnog materijala. Na taj način omogućena je optimalna prilagodba podu i sigurna brtva.
- Brtvenom usnicom može se nadoknaditi dubina do 5 mm.
- Također je onemogućen ulazak nećistoća u instalacijski kanal.
Na što treba pripaziti prilikom montaže instalacijskih kanala RAUDUO?
Sustav RAUDOU obuhvaća sljedeće komponente
- Osnova i poklopac kanala
- Unutarnji kut
- Vanjski kut
- Spojnica za poklopac
- Nosač s integriranom 2-strukom priključnicom
- Nosač s blednom za standardne elektroelemenate
Ovdje možete pronaći savjete i napomene za montažu instalacijskog kanala RAUDUO:
Sustava RAUDUO prikladan je za cijevi za grijanje promjera do 20 mm, a učvršćuju se pomoću nosača koji se uglavi u osnovu kanala.
Osnove kanala moraju se koso rezati kako bi se izbjegao prijenos topline iz komore u kojoj su cijevi za grijanje u komoru gdje su električni kabeli. Ako naiđete na loše uvjete ugradnje, kao što su neravni zidovi, eventualnu pukotine treba zatvoriti silikonom.
Da bi se završeci montirali sukladno VDE, potrebno ih je zalijepiti.
Za koje temperature grijanja je namijenjen RAUDUO sustav?
Sustav RAUDUO je prema VDE-izvješću namijenjen za temperaturu ulaznog toka od 70 °C odnosno temperaturu izlaznog toka od 55 °C. U slučaju temperature ulaznog toka do 90 °C odnosno temperature izlaznog toka do 70 °C, sukladno VDE, potrebno je zamijeniti izolaciju montažnih okvira izolacijskom pjenom za 90 °C, br. art. 6132175.
Ostali OBO proizvodi iz područja Elektroinstalacije u zgradarstvu i instalacijski kanali, kao na primjer instalacijski kanal SL pronaći ćete na početnoj stranici.
Dodatne informacije o sustavu RAUDUO pronaći ćete u našoj brošuri.
