Instalacijski kanal SL
Kanali za stambene prostore s dodatnom vrijednošću, za fleksibilnu ugradnju električnih instalacija
SL rubni kanal omogućuje brzu i jednostavnu instalaciju.
Modularni dizajn štedi puno vremena i pojednostavljuje polaganje vodova kod montaže.
Njihov modularni dizajn uštedi veliku količinu vremena tijekom sastavljanja i čini polaganje kabela lakšim nego ikad.

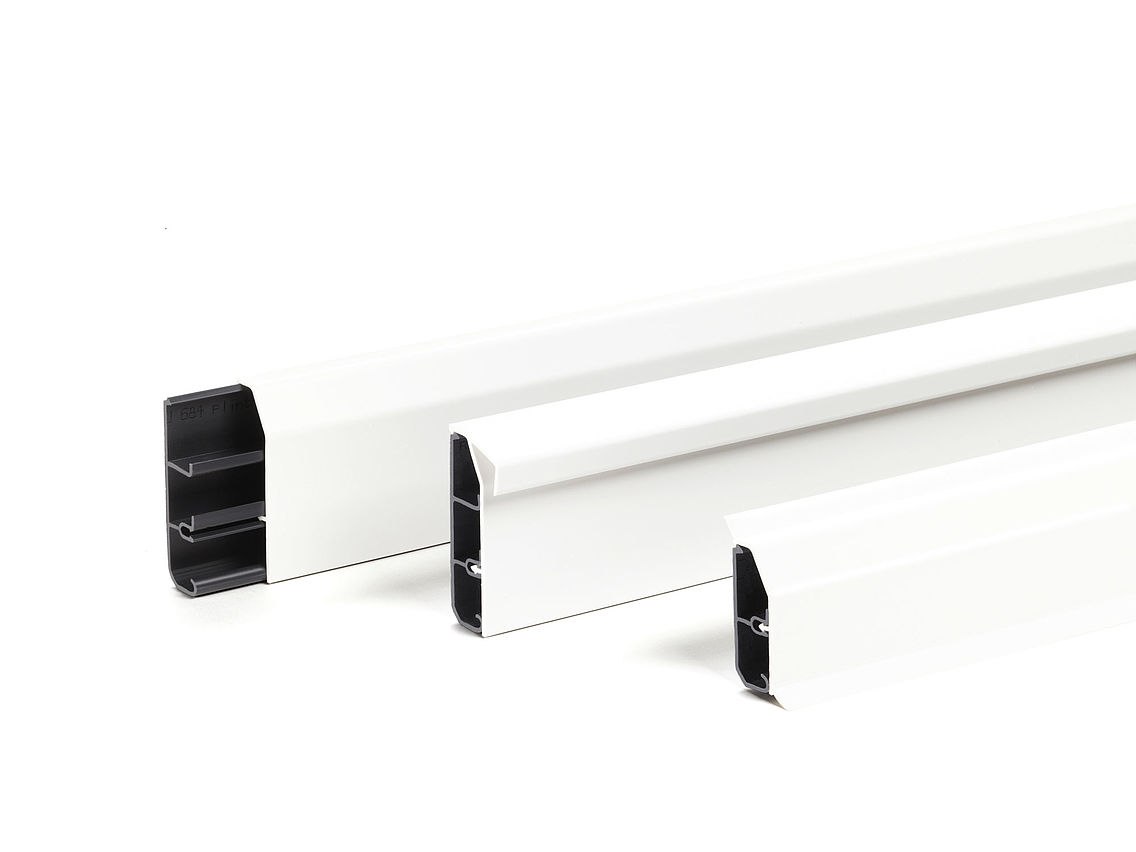

Instalacijski kanali SL dostupni su u tri različite verzije idimenzije.
Zahvaljujući tome, prilagođavaju se svakom prostoru i prikladni su za instalaciju u novogradnji i za saniranje starijih objekata.
Prednosti podnih instalacijskih kanala SL:
- SL rubni kanal je prikladan za novogradnju i za renoviranje starih zgrada
- Kanali su ispitani sukladno VDE.
- Odgovarajući dodaci koji osiguravaju sukladnost s klasama zaštite upotpunjuju portfelj instalacijskih kanala.upotpunjuje portfelj instalacijskih kanala.
- Program proizvoda sastoji se od kanala u dimenzijama 20x50 mm, 20x70 mm i 20x110 mm i ima rješenja za spajanje gotovo svih standardnih elektroelemenata. Dužina standardnih profila iznosi 2 m.
- Izvedbe boje: sve širine kanala dostupne su u bijeloj boji RAL 9010.
Različite varijante podnog instalacijskog kanala
Instalacijski kanal SL dostupan je u tri različite dimenzije tako da se bez problema može prilagoditi svakom prostoru i uvjetima.
- Instalacijski kanal SL pravo je rješenje za električne instalacije u razini poda.
- Instalacijski kanal s profilom za tepih SL-T može se integrirati u podove s tepisima. Kanal se savršeno prilagođava podnoj oblozi i diskretno uklapa u izgled sobe.

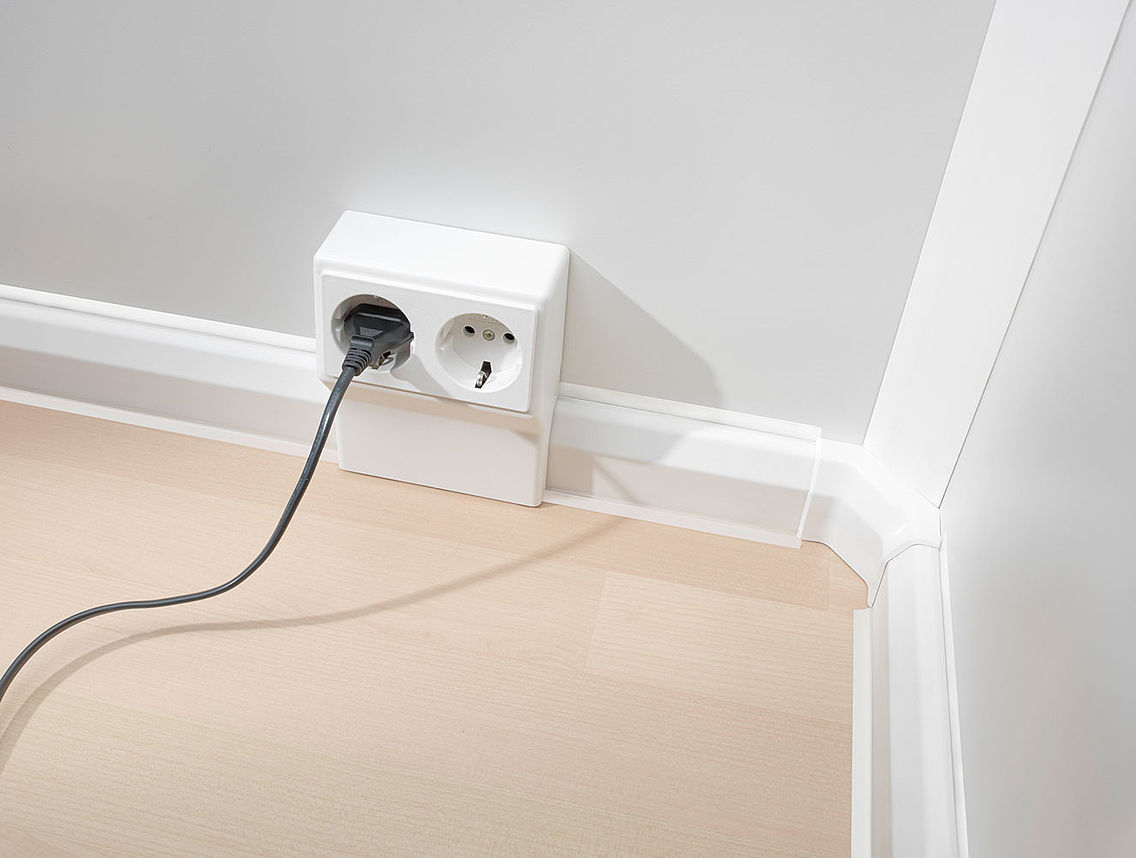

- Instalacijski kanal s brtvenim profilom SL-L idealan je za primjenu na neravnim zidovima. Brtvene usne izjednačuju neravnine poda ili zida.
Glavne značajke instalacijskog kanala s brtvenim profilom SL-L
Instalacijski kanal u izvedbi SL-L dostupan je s brtvenim profilom širine 6 mm. Neravnine na podu i zidu izjednačuju se i omogućuju instalaciju bez rupa.
Osim toga, instalacijski kanal u izvedbi s brtvenim profilom nudi sljedeće prednosti:
- Praktičan dovod kroz okomiti trokutasti kanal
- Brtvenom usnicom može se nadoknaditi razlika do 5 mm.
- Sprječava prodiranje nečistoća u instalacijski prostor kanala.
Klasifikacija prema normi HRN EN 50085-2-1
Europska norma HRN EN 50085-2-1 definira zahtjeve i ispitivanja za sustave elektroinstalacijskih kanala za pričvršćivanje i odvajanje izoliranih vodiča, kabela i vodova.
Sustavi instalacijskih kanala SL, SL-L i SL-T opremeljni su pregradama koje im omogućuju instalaciju kabela i vodova različitih razina napona u jednom kanalu. Unatoč različitim funkcijama i izvedbama, instalacijski kanali visine 50, 70 i 110 mm i širine 20 mm jedva se razlikuju od standardne podne lajsne.
Na što je potrebno obratiti pozornost pri montaži podnih instalacijskih kanala SL?

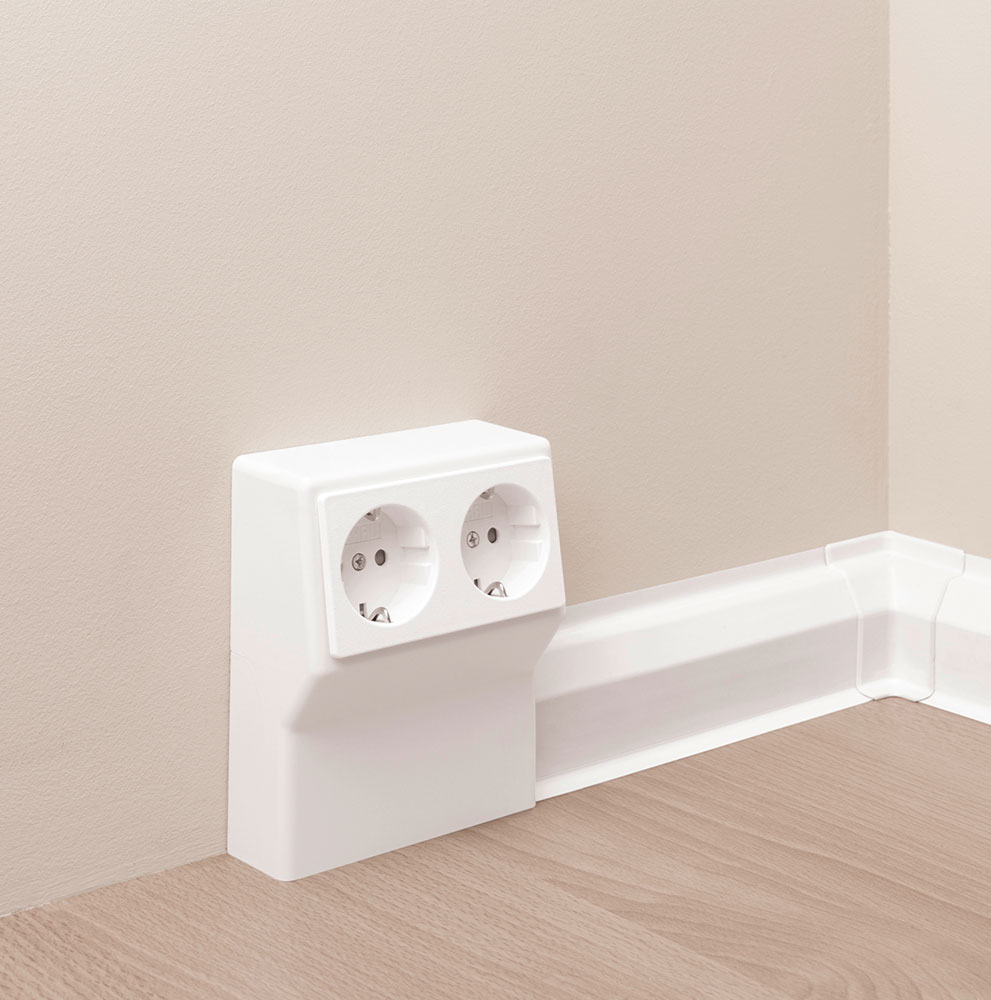

Montažni okviri ugrađuju se na bilo kojem mjestu podne lajsne prema načelu modularnog sustava. Zahvaljujući novom sustavu nema više zapetljanih kabela jer se priključnice za jaku i slabu struju postavljaju točno tamo gdje su potrebni.
Usklađenim dijelovima sustava omogućena je brza i jednostavna ugradnja standardnih elektroelemenata. Tu se ubrajaju: montažni okviri za pričvršćenje na zid, ukrasna bledna, adapter pločice u veličini kanala te dodatni poklopac za DIN priključke.
Jednostavna montaža:
Montažni okvir postavlja se s gornje strane u osnovu kanala i vijcima pričvrsti na zid. Nakon toga se provlače kabeli i pričvršćuju se držači. Zatim se odabere prilagodna adapter pločica koja odgovara kanalu te se kopčama pričvršćuje prednja blenda. Na kraju se montira završni ukrasni okvir i sve je spremno.
Detaljne upute za montažu npr. montažnog okvira SL s dvostrukim priključnicama možete pronaći u našoj brošuri za podni instalacijski kanal SLkoju možete preuzeti ovdje.
