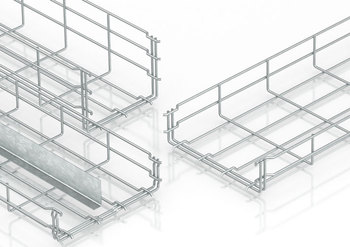

Mrežne police GR-Magic®
OBO inovacija sustava: mrežna polica s patentiranim spojem GR-Magic® – nova definicija fleksibilnosti i brzine montaže.
Prilikom izbora materijala i opreme, vrijeme za montažu sve je važnije.
Stoga je OBO mrežna polica GR-Magic®, u standardnoj ili G-izvedbi, s inovativnom integriranom spojnicom, pravi izbor sustava nosača kabela. Pomoću patentiranog sustava, spajanje mrežnih polica izvodi se u sekundama, jednostavno, bez alata i dodatnog materijala i pribora.

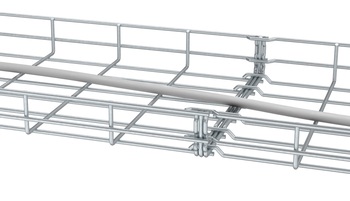

Kod uzdužnog spajanja mrežnih polica nisu potrebne spojnice niti alat za montažu. Jednostavno utaknite i gotovo. Time se uštedjeli prostor za skladištenje spojnica i trošak nabave. Mrežna polica GR-Magic® štedi i vrijeme montaže, bez gubitka čvrstoće i nosivosti. Ispitivanjem nosivosti dokazano je da je GR-Magic® sustav spajanja u potpunosti jednoakovrijedan u usporedbi sa standardnim vijčanim spojem. Električna svojstva također zadovoljavaju: bez problema su postignute mehaničke i električne vrijednosti, propisane u smjernici VDE 0639 i novoj normi HRN EN 61537. K tome, mrežne police GR-Magic® mogu se bez vijaka pričvrstiti na konzolu.
Neograničene mogućnosti oblikovanja
Mrežne police ne polažu se samo uzdužno i ravno. Često se moraju premostiti građevinske prepreke ili promijeniti smjer trase horizontalno i vertikalno. OBO mrežne police mogu se rezati na željenu duljinu standardnim škarama za rezanje žice. Jednostavna montaža provjerena u praksi: GRS spojnica omogućuje izrazito brzo i bezvijčano spajanje odrezanih polica. Na taj način mogu se sigurno savladati i nepredviđeni radovi na gradilištu.

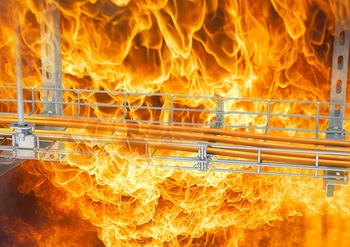

Očuvanje funkcije u slučaju požara s GR-Magic®
Osim brze montaže i široke primjene, mrežne police imaju još jednu veliku odliku: sustav mrežnih polica GR-Magic® dokazao je svoju nosivost i stabilnost kod protupožarnih ispitivanja sukladno normi HRN DIN 4102 dio 12. Ujedno je ispitan i način polaganja s kabelskim opterećenjem od 15 kg/m s razmakom nosača od 1,5 m. Pomoću GR-Magic® prošireni su načini polaganja za očuvanje funkcije. Dobro osmišljen, brz i siguran sustav za svakodnevnu upotrebu u elektroinstalacijama.
G-mrežna polica Magic – sustav za direktnu montažu na zid ili strop
Optimalno iskorištavanje prostora
Svestranost mrežnih polica omogućuje montažu gotovo svugdje i kada je prostor ograničen. G-GRM police mogu se montirati dirketno na zid i strop u bilo kojem položaju. Posebno u području međustropa, u podatkovnim centrima i u uredskim zgradama, mrežne police omogućuju optimalnu iskoristivost prostora.
Svestrani materijal
Bez obzira radi li se o suhim ili vlažnim prostorijama, vanjskom području, prehrambenoj industriji ili tunelima, mrežne police G-Magic prikladne su za svaku primjenu. Izbor površina seže od galvaniziranih preko vruće pocinčanih izvedbi pa sve do izvedbe od nehrđajućeg čelika. Fleksibilna rješenja za različite primjene.
Sustav C-mrežnih polica – maksimalna nosivost i svestranost
C-mrežne police tvrtkeOBO Bettermann zadovoljavaju najviše standarde nosivosti i fleksibilnosti. Zahvaljujući konstrukciji u obliku slova C, povećana je stabilnost, a nosači se smiju montirati u razmaku od najviše tri metara. Sustav visine 50 mm s optimiziranim priborom poput stezaljki, spojnica, pregrada, montažnih kutova, itd., predstavlja idealnu nadopunu sustava mrežnih polica. Sustav se primjenjuje i u industriji, kao i u drugim područjima profesionalnih elektroinstalacija.
Magic do detalja
Koliko je sustav praktičan u praksi ne ovisi samo o osnovnim svojstvima mrežnih polica. Upravo brojni pametni detalji čine montažu učinkovitijom. Mnoge uklopne komponente dopunjuju osnovni princip Magic sistema u svakom pojedinačnom detalju. Kod svih ostalih koraka montaže u središtu je izuzetno jednostavna mogućnost obrade.
Komponente poput lukova, bočnih držača, montažnih pločica, brzih spojnica i steznih elemenata upotpunjuju sustav koji se jednostavno montira. Poklopac se pričvršćuje jednostavnim montiranjem kopče za poklopac tip DKU na poprečnom dijelu mrežne police.
Uz samo nekoliko zahvata OBO mrežne police mogu se prilagoditi nosačima i različitim konstrukcijama. Ovisno o situaciji montaže, a zahvaljujući konstrukciji mrežne police moguće su i proizvoljne promjene smjera. Standardne promjene smjera od 45° ili 90° mogu se izvoditi gotovim elementima ili samostalno izrađenim elementima te time dovode do željenog rezultata.
